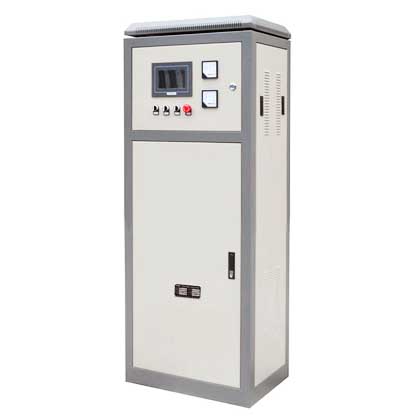

恒压供水控制柜

产品介绍

随着变频调速技术和可编程控制器的飞速发展，以及其应用面广、功能强大、使用方便，已经成为当代工业自动化的主要装置之一，在工业生产领域得到广泛使用，在其它领域（如民用和家庭自动化）的应用也得到了迅速的发展。
由于变频调速技术和可编程程序控制器的应用灵活方便，在恒压供水系统中亦得到广泛的应用。采用PLC作为中心控制单元，利用变频器与PID结合，根据系统状态可快速调整供水系统的工作压力，达到恒压供水的目的，提高了系统的工作稳定性，得到了良好的控制效果以及明显的节能效果。

主要功能

1、维持水压恒定；
2、控制系统可手动/自动运行；
3、多台泵自动切换运行；
4、系统睡眠与唤醒，当外界停止用水时，系统处于睡眠状态，直至有用水需求时自动唤醒；
5、在线调整PID参数；
6、泵组及线路保护检测报警，信号显示等

使用方式

通常在同一路供水系统中，设置多台常用泵，供水量大时多台泵全开，
供水量小时开一台或两台。在采用变频调速进行恒压供水时，就用两种方式，其一是所有水泵配用一台变频器；其二是每台水泵配用一台变频器。后种方法根据压力反馈信号，通过PID运算自动调整变频器输出频率，改变电动机转速，最终达到管网恒压的目的，就一个闭环回路，较简单，但成本高。前种方法成本低，性能不比后种差，但控制程序较复杂，是未来的发展方向。
一般的供水系统，由于供水量及可靠性的要求，都采用多台泵并联运行的方式。这样也有利于当供水量在大范围内变化时，通过水泵的台数调节实现经济运行，但是仅用台数调节，不能保证恒压供水，且其运行效率也不高。水泵采用转速调节流量，运行的经济性最好。但对于容量较大的供水系统，若采用全容量转速调节，投资太大，也无必要。所以对于多台水泵的供水系统，用一台调速泵即可实现全容量范围的恒压供水，其它的泵只要定速运行。即用台数调节和转速调节共同保证供水量变化范围内的恒压供水。

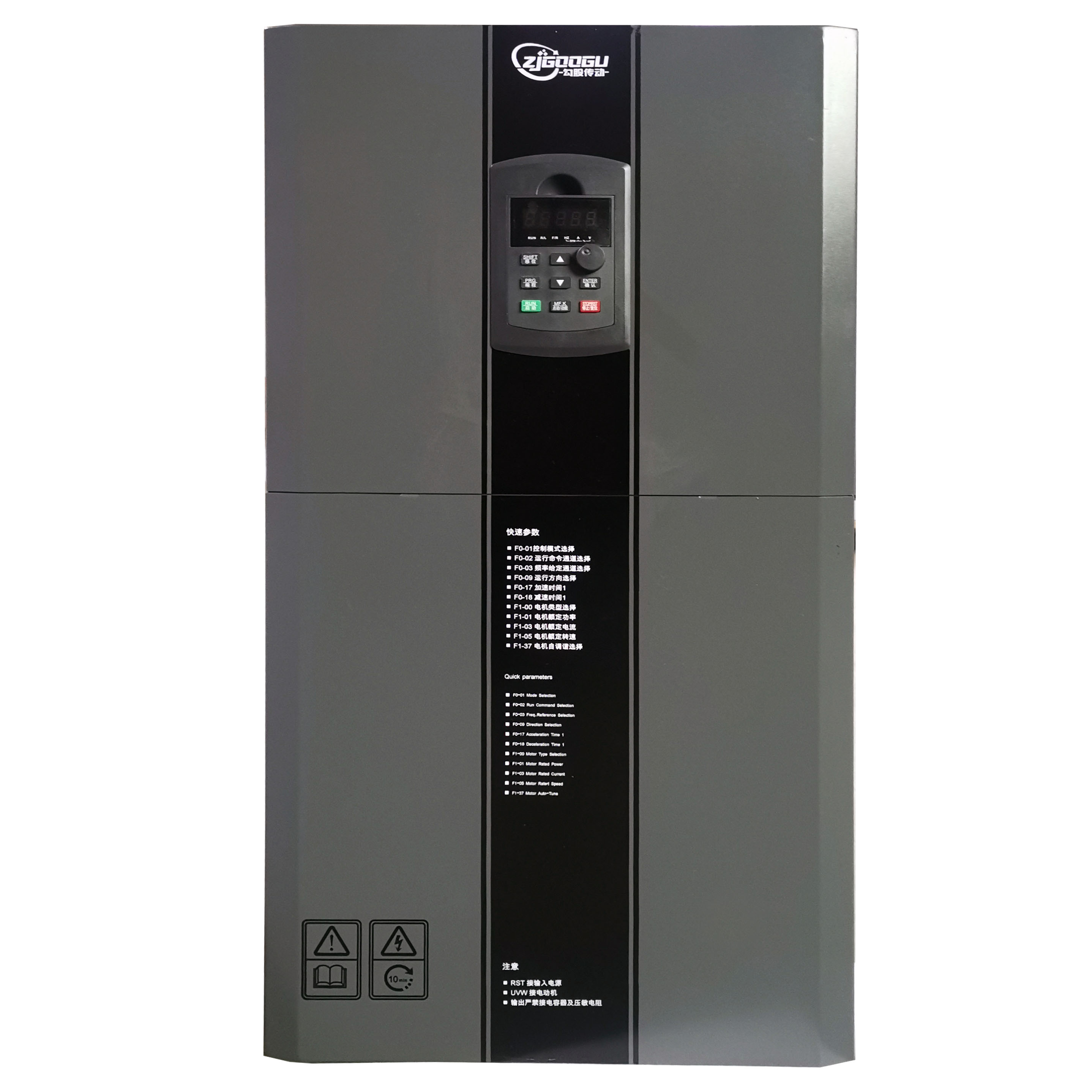

系统中的调速泵一般用变频器拖动。变频器除了通过调节水泵转速实现恒压供水外，也可通过切换控制用作其它泵的软起动设备。
